所属系列：电磁阀
产品名称：直动式电磁阀
产品型号：ZS
关键字标签：ZS直动式电磁阀
ZS直动式电磁阀：二口二位式常闭，常开型,阀体为铜锻造，配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上产品为系列化生产,体积小、流量大，膜片可采用特殊材质,耐温达120℃,因此可用于热水流体。
技术参数
型号 | ZS-2.5 | ZS-4 | ZS-10 | ZS-15 | ZS-20 | ZS-25 | ZS-35 | ZS-40 | ZS-50 |
使用流体 | 空气、水、油、热水、瓦斯 | ||||||||
动作方式 | 直动式 | ||||||||
型式 | 常闭式 常开式 | ||||||||
流量孔径mm | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |
C V 值 | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | |
接管口径 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
使用流体粘度 | 20CST以下 | ||||||||
使用压力 | 水(热水) :0～10 空气：0～10 油:0～5Kgf/cm2 | ||||||||
最大耐压力 | 16kgf/cm2 | ||||||||
介质温度 | -5～120°C | ||||||||
使用电压范围 | ±10% 电压:AC220V AC110V DC24V 其它电压和工厂接洽 | ||||||||
本体材质 | 黄铜 不锈钢 | ||||||||
油封材质 | NBR或VITON | ||||||||

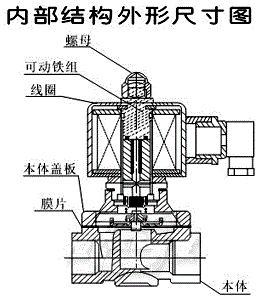

安装尺寸
规格型号 | 长(L)mm | 高(H)mm | 接管螺纹 |
ZS-2.5 | 40.5 | 75 | PT1/8" 1/4" |
ZS-4 | 52.5 | 85.5 | PT3/8" |
ZS-10 | 69 | 117 | PT3/8" |
ZS-15 | 69 | 117 | PT1/2" |
ZS-20 | 73 | 123.5 | PT3/4" |
ZS-25 | 99 | 134.5 | PT 1" |
ZS-35 | 123 | 172 | PT1 1/4" |
ZS-40 | 123 | 172 | PT1 1/2" |
ZS-50 | 168 | 209 | PT 2" |
直动式电磁阀适用于低压或零压小口径管道，直动式电磁阀是自控系统中不可缺少的执行元件，由于其体积小，开关速度快，接线简单，性价比高，经济实用等显著特点而被普遍运用于自动化管道控制领域，发挥着巨大的作用。是各种机械设备、医疗器械、化工管道、天燃气管道、石油石化、电厂、船舶重工等管道介质配套产品。
